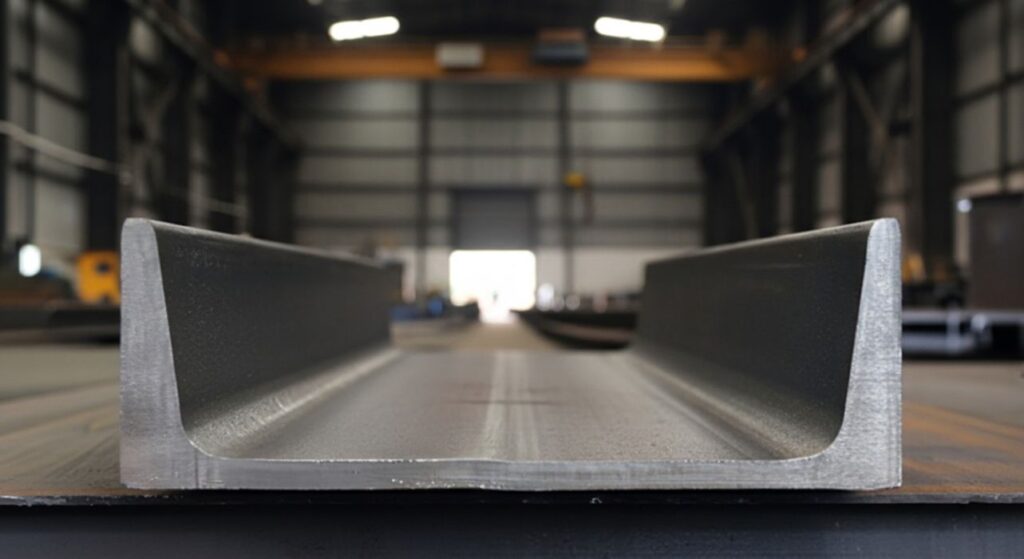

NPU Profil Nedir?  Bir çelik konstrüksiyon yapının iskeletini gözümüzde canlandırdığımızda, genellikle ana taşıyıcı olarak görev yapan devasa I profiller (NPI) aklımıza gelir. Ancak bu ana iskeleti bir arada tutan, onu destekleyen, katları ve çatıları oluşturan, adeta yapının kaburgaları ve bağ dokusu işlevini gören bir dizi kritik profil daha vardır. İşte bu destekleyici rollerin en önemlilerinden birini, U şeklindeki geometrisiyle öne çıkan NPU profil üstlenir.

Piyasada U profil veya U demiri olarak da bilinen NPU profil, özellikle montaj ve birleşim kolaylığı sağlayan yapısıyla mühendisler ve imalatçılar için vazgeçilmez bir yapısal elemandır. Bu kapsamlı teknik analizde, NPU profilin anatomisini, standartlarını, en büyük rakibi NPI profilden farklarını, statik avantajlarını, geniş kullanım alanlarını ve proje bütçenizi şekillendirecek olan güncel fiyatları ile detaylı ağırlık tablosunu derinlemesine inceleyeceğiz.

NPU Profilin Anatomisi ve Standartları

NPU profil, ismini standartlaşmış Avrupa normlarından alan, sıcak haddelenmiş bir yapı çeliğidir. Geometrisi, bir adet düz sırt (gövde) ve bu sırta dik uzanan iki adet kenar (başlık) kısmından oluşarak “U” harfini andırır.

• Geometrik Yapı:
  • Gövde (Web): Profilin sırtını oluşturan düz kısımdır. Kesme kuvvetlerini karşılamada ve profilin yüksekliğini (h) belirlemede ana rolü oynar.
  • Başlıklar (Flanges): Gövdenin her iki ucundan tek bir yöne doğru uzanan kenarlardır. NPU profilin en belirgin özelliklerinden biri, bu başlıkların iç yüzeylerinin, gövdeye doğru yaklaşık %8’lik bir eğime (konik) sahip olmasıdır. Bu eğimli yapı, profilin eğilme momentine karşı direncini artırır.
• Üretim ve Standartlar: NPU profiller, diğer tüm sıcak haddelenmiş yapı profilleri gibi, çelik kütüklerin yüksek sıcaklıklarda haddelenmesiyle üretilir. Boyutları, toleransları ve kesit özellikleri EN 10365 normu tarafından tanımlanır. Malzemenin kendisi ise, yani çeliğin kimyasal ve mekanik özellikleri, EN 10025-2 standardına tabidir.
• Malzeme Kaliteleri: Projenin gerektirdiği yük taşıma kapasitesine göre NPU profiller farklı çelik kalitelerinde üretilir:
  • S235JR (St37): En yaygın kullanılan, mükemmel kaynak ve şekillendirme kabiliyetine sahip standart yapı çeliğidir.
  • S275JR (St44): Daha yüksek akma ve çekme dayanımı gerektiren yapılar için tercih edilen orta seviye mukavemetli çeliktir.
  • S355JR (St52): Ağır yüklerin ve zorlu koşulların söz konusu olduğu köprüler, vinçler ve ağır makine şaseleri gibi uygulamalar için kullanılan yüksek mukavemetli yapı çeliğidir.

NPU ve NPI Profiller Arasındaki Temel Farklar

Mühendislikte doğru profil seçimi kritik olduğundan, NPU profilin en yakın akrabası olan NPI (I profil) ile farklarını anlamak önemlidir.

• Geometri ve Simetri: En temel fark geometrileridir. NPI profili “I” şeklinde olup her iki eksene göre de simetrik bir yapıya sahiptir. Bu, onu her yönden gelen eğilme momentlerine karşı dengeli ve son derece verimli bir ana taşıyıcı (kiriş) yapar. NPU profili ise “U” şeklinde olup sadece gövdesine paralel olan eksene göre simetriktir.
• Atalet Momenti ve Kullanım Mantığı: NPI’nin çift taraflı başlıkları, ona kendi başına duran bir kiriş olarak muazzam bir eğilme direnci (atalet momenti) kazandırır. NPU’nun en büyük avantajı ise simetrik olmamasından gelir: Düz sırt yüzeyi (gövdesi), bir duvara, kolona veya başka bir taşıyıcıya doğrudan, ek bir bağlantı elemanına ihtiyaç duymadan cıvatalanmasına veya kaynaklanmasına olanak tanır. Kısacası, NPI ana yükü taşımak için, NPU ise yükü bir yerden alıp ana taşıyıcıya aktarmak veya bir sistemi çevrelemek için idealdir.

NPU Profilin Geniş Kullanım Alanları ve Sektörel Örnekler

Bu eşsiz montaj avantajı, NPU profili sayısız alanda vazgeçilmez kılar:

• Çelik Konstrüksiyon: Endüstriyel yapıların ve depoların çatılarını oluşturan aşık profilleri olarak en yaygın kullanım alanını bulur. Ayrıca kat döşemelerinde tali kiriş, merdivenlerin yanaklarını oluşturan taşıyıcılar (limon kirişi) ve bina cephelerinde cam veya panel sistemlerinin oturduğu alt karkas olarak kullanılır.
• Makine İmalatı: Ağır iş makinelerinin, preslerin, tarım makinelerinin ve endüstriyel fırınların şaselerinin ana omurgasını oluşturur. Düz sırtı, motor, hidrolik üniteler ve diğer bileşenlerin montajı için mükemmel bir yüzey sağlar.
• Otomotiv ve Taşıt Üst Yapı: Kamyon, kamyonet, treyler ve dorse şasilerinde ana taşıyıcı uzunlamasına profillerin arasında yer alan ara bağlantı elemanları (traversler) genellikle NPU profilden yapılır. Damperli kasaların taban desteklerinde de sıklıkla kullanılır.
• Altyapı ve Köprü İnşaatı: Özellikle yaya üst geçitlerinde ve küçük açıklıklı kırsal köprülerde ana taşıyıcı kiriş olarak, ayrıca köprü ve viyadüklerin kenarlarındaki korkuluk sistemlerinin direkleri olarak görev yapar.

NPU Profil Ağırlık Hesaplama ve Cetveli

Her çelik projesinde olduğu gibi, maliyetlendirme ve lojistik için ağırlık hesabı esastır. NPU profillerin ağırlığı, standart birim ağırlıklarının (kg/m) toplam uzunlukla çarpılmasıyla bulunur.

Toplam Ağırlık (kg) = Birim Ağırlık (kg/metre) x Toplam Uzunluk (metre)

Önemli Not: Aşağıdaki tabloda yer alan fiyatlar, piyasadaki genel durumu yansıtan referans değerlerdir. Hammadde fiyatları, döviz kuru ve arz-talep dengesine göre anlık değişiklikler gösterebilir. Güncel fiyatlar için mutlaka tedarikçinizden resmi teklif alınız.

Sonuç olarak, NPU profil sadece bir U demiri değil; montaj kolaylığı, yapısal verimliliği ve çok yönlülüğü ile mühendislikte birçok soruna çözüm üreten akıllı bir yapı elemanıdır. Bir ana taşıyıcıya destek olmak, bir makineye şase oluşturmak veya bir çatıyı taşımak için olsun, NPU profil, modern çelik konstrüksiyonun sessiz ama vazgeçilmez bir parçası olarak projelerde yerini almaya devam edecektir.
